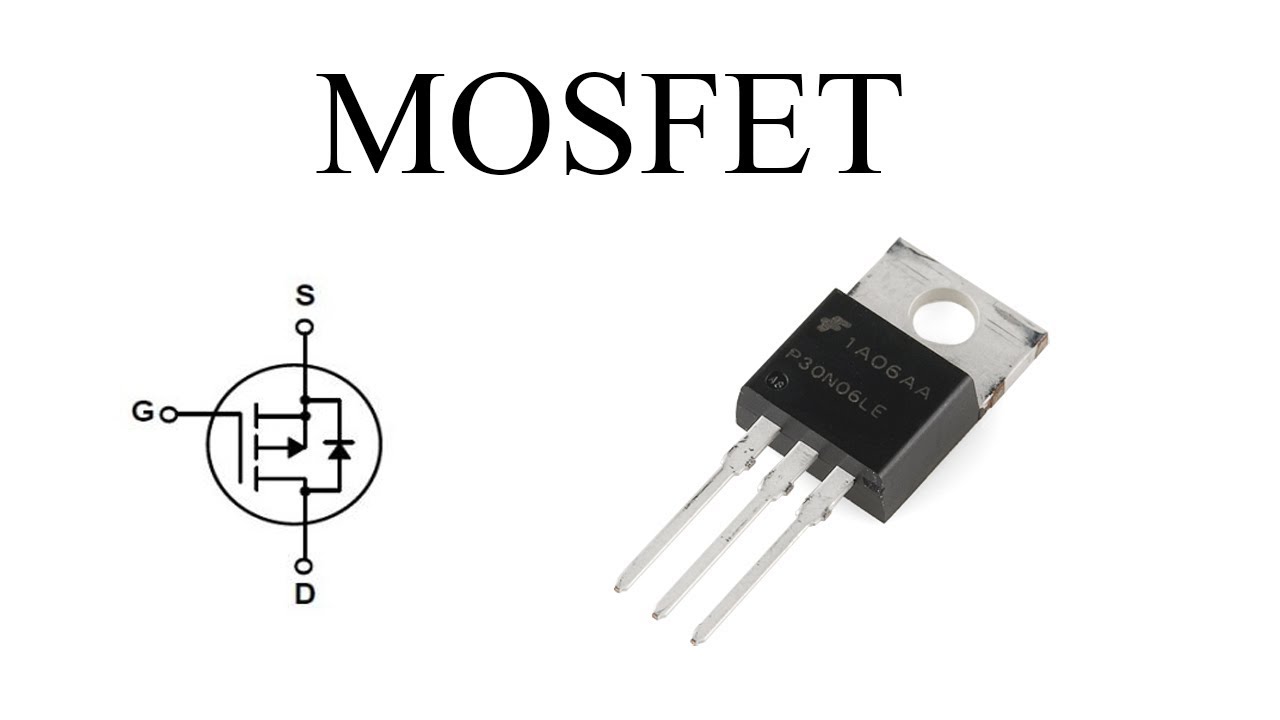

Kiểm tra mosfet, fet còn sống hay chết

Chuẩn bị: Một đồng hồ vạn năng với 2 que đo, để đồng hồ thang x1KΩ, kiểm tra dây đo còn tốt, dụng cụ kẹp linh kiện cố định hay miếng lót cách điện.
Trước khi đo Mosfet – FET (FET) dùng dây dẫn hay tô vít nối tắt 3 chân của MosFet – FET lại để khử hết điện tích trên các chân (lý do FET là linh kiện rất nhạy cảm, điện tích trên các chân có thể ảnh hưởng đến kết quả đo)

1. Mosfet – Fet còn tốt thì kết quả đo sẽ như sau:

B1: Đo giữa G và S cả hai chiều kim không lên (tiếp giáp GS chưa bị thủng)

B2. Đo giữa G và D cả hai chiều kim không lên ( tiếp giáp G D chưa bị thủng)

B3. Dùng Tô vít nối tắt G vào D để thoát điện tích trên cực G (do quá trình đo đã để lại điện tích trên chân G)

B4. Đo giữa D và S (Sau khi G đã thoát điện cực G thì ) có một chiều kim không lên (có đảo que đo)

2. Các trường hợp sau là Mosfet – Fet bị hỏng

Đo giữa G và S kim lên => là chập G S

Đo giữa G và D kim lên là chập G D

Dùng tô vít chập chân G D để thoát điện tích chân G,

Đo giữa D và S kim vẫn lên sau khi đã thoát điện cực G là bị chập DS
