Mosfet là gì? khái niệm, đặc điểm, cấu tạo và nguyên lí hoạt động

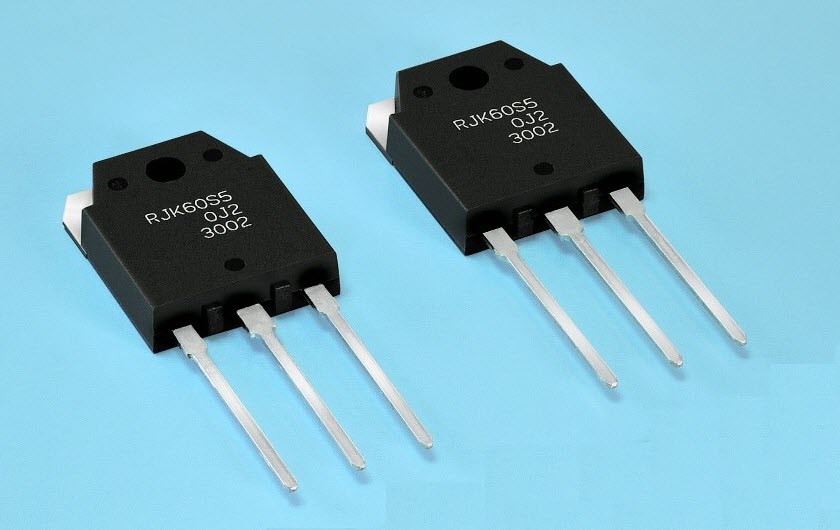

Mosfet, viết tắt của "Metal-Oxide Semiconductor Field-Effect Transistor" trong tiếng Anh, là Transistor hiệu ứng trường (Metal Oxide Semiconductor Field Effect Transistor) tức một Transistor đặc biệt có cấu tạo và hoạt động khác với Transistor thông thường. Mosfet có nguyên tắc hoạt động dựa trên hiệu ứng từ trường để tạo ra dòng điện, là linh kiện có trở kháng đầu vào lớn thích hợp cho khuyếch đại các nguồn tín hiệu yếu.

Mosfet có khả năng đóng nhanh với dòng điện và điện áp khá lớn nên nó được sử dụng nhiều trong các bộ dao động tạo ra từ trường. Vì do đóng cắt nhanh làm cho dòng điện biến thiên. Nó thường thấy trong các bộ nguồn xung và cách mạch điều khiển điện áp cao.

Cấu tạo

Mosfet có cấu trúc bán dẫn cho phép điều khiển bằng điện áp với dòng điện điều khiển cực nhỏ.

Cấu tạo của Mosfet ngược Kênh N

G (Gate): cực cổng. G là cực điều khiển được cách lý hoàn toàn với cấu trúc bán dẫn còn lại bởi lớp điện môi cực mỏng nhưng có độ cách điện cực lớn dioxit-silic

S (Source): cực nguồn

D (Drain): cực máng đón các hạt mang điện

Mosfet có điện trở giữa cực G với cực S và giữa cực G với cực D là vô cùng lớn, còn điện trở giữa cực D và cực S phụ thuộc vào điện áp chênh lệch giữa cực G và cực S (UGS)

Khi điện áp UGS = 0 thì điện trở RDS rất lớn, khi điện áp UGS > 0 do hiệu ứng từ trường làm cho điện trở RDS giảm, điện áp UGS càng lớn thì điện trở RDS càng nhỏ.

Phân loại

Hiện nay các loại mosfet thông dụng bao gồm 2 loại:

• N-MOSFET: chỉ hoạt động khi nguồn điện Gate là zero, các electron bên trong vẫn tiến hành hoạt động cho đến khi bị ảnh hưởng bởi nguồn điện Input.
• P-MOSFET: các electron sẽ bị cut-off cho đến khi gia tăng nguồn điện thế vào ngỏ Gate

Nguyên lí hoạt động

Mosfet hoạt động ở 2 chế độ đóng và mở. Do là một phần tử với các hạt mang điện cơ bản nên Mosfet có thể đóng cắt với tần số rất cao. Nhưng mà để đảm bảo thời gian đóng cắt ngắn thì vấn đề điều khiển lại là vấn đề quan trọng .

Mạch điện tương đương của Mosfet. Nhìn vào đó ta thấy cơ chế đóng cắt phụ thuộc vào các tụ điện ký sinh trên nó.

• Đối với kênh P : Điện áp điều khiển mở Mosfet là Ugs0. Dòng điện sẽ đi từ S đến D
• Đối với kênh N : Điện áp điều khiển mở Mosfet là Ugs >0. Điện áp điều khiển đóng là Ugs<=0. Dòng điện sẽ đi từ D xuống S.

Do đảm bảo thời gian đóng cắt là ngắn nhất: Mosfet kênh N điện áp khóa là Ugs = 0 V còn kênh P thì Ugs=~0.
